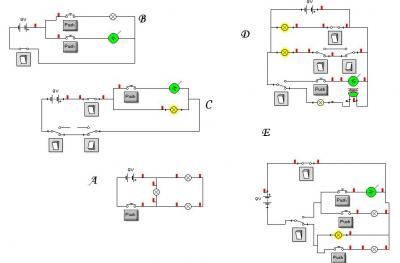

crocodile clips
palmer
El micrómetro (del griego micros, pequeño, y metros, medición), también llamado Tornillo de Palmer, es un instrumento de medición cuyo funcionamiento está basado en el tornillo micrométrico y que sirve para medir las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001mm) (micra).
Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado en su contorno una escala. La escala puede incluir un nonio. La máxima longitud de medida del micrómetro de exteriores es de 25 mm, por lo que es necesario disponer de un micrómetro para cada campo de medidas que se quieran tomar (0-25 mm), (25-50 mm), (50-75 mm), etc.

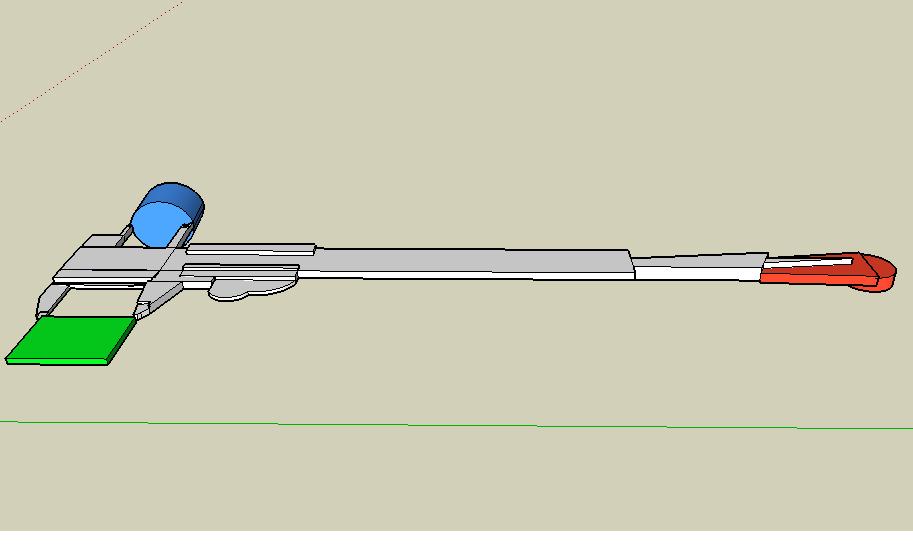

pie de rey
El calibre, también denominado cartabón de corredera o pie de rey, es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro).
En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada y en su nonio de 1/128 de pulgadas.
El inventor de este instrumento fue el matemático francés Pierre Vernier (1580 (?) - 1637 (?)), y la escala secundaria de un calibre destinada a apreciar fracciones de la unidad menor, se la conoce con el nombre de Vernier en honor a su inventor. En castellano se utiliza con frecuencia la voz nonio para definir esa escala.
Consta de una "regla" con una escuadra en un extremo, sobre la cual desliza otra destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el nonio.
Mediante piezas especiales en la parte superior y en su extremo permite medir dimensiones internas y profundidades.
Posee dos escalas: la inferior milimétrica y la superior en pulgadas.

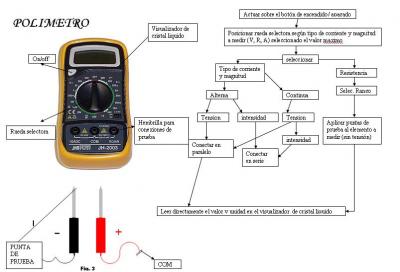

POLIMETRO
Ley de Faraday
La Ley de inducción electromagnética de Faraday (o simplemente Ley de Faraday) se basa en los experimentos que Michael Faraday realizó en 1831 y establece que el voltaje inducido en un circuito cerrado es directamente proporcional a la rapidez con que cambia en el tiempo el flujo magnético que atraviesa una superficie cualquiera con el circuito como borde:
donde
es el campo eléctrico,
es el elemento infinitesimal del contorno C,
es la densidad de campo magnético y S es una superficie arbitraria, cuyo borde es C. Las direcciones del contorno C y de
están dadas por la regla de la mano derecha.
La permutación de la integral de superficie y la derivada temporal se puede hacer siempre y cuando la superficie de integración no cambie con el tiempo.
Por medio del teorema de Stokes puede obtenerse una forma diferencial de esta ley:
Ésta es una de las ecuaciones de Maxwell, las cuales conforman las ecuaciones fundamentales del electromagnetismo. La ley de Faraday, junto con las otras leyes del electromagnetismo, fue incorporada en las ecuaciones de Maxwell, unificando así al electromagnetismo.
En el caso de un inductor con N vueltas de alambre, la fórmula anterior se transforma en:
donde e es la fuerza electromotriz inducida y dΦ/dt es la tasa de variación temporal del flujo magnético Φ. La dirección de la fuerza electromotriz (el signo negativo en la fórmula) se debe a la ley de Lenz.

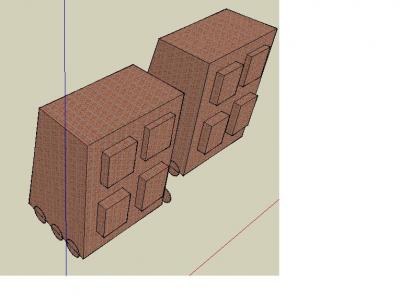

Proyecto con el google sketchup
Voltimetro
Amperimetro

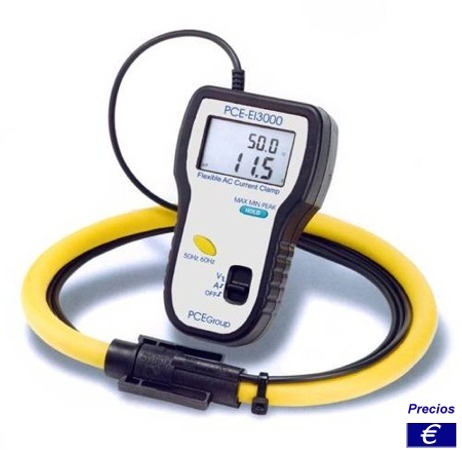

Amperimetro
Son aparatos de medición para la cuantificación indirecta de corrientes. Mientras que con la medición directa se deshace el circuito eléctrico para mantener el amperímetro en serie, este proceso no es necesario con la medición indirecta realizada con nuestros amperímetros, ya que miden el efecto magnético del conductor de electricidad.
Gracias a que el núcleo de hierro es divisible (tiene forma de alicate,) es posible abrazar el conductor o la barra tomacorriente sin tener que interrumpir el circuito eléctrico. Esto permite hacer mediciones en instalaciones que no pueden ser desconectadas. Otra ventaja es el aislamiento galvánico. La señal de medición es, en comparación con el valor a medir, completamente libre de potencia.
Un voltímetro es un instrumento que sirve para medir la diferencia de potencial entre dos puntos de un circuito eléctrico
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.

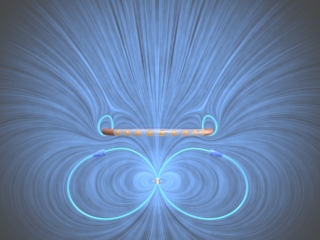

Electromagnetismo
Magnetismo Natural
Energias no Renovables
Energias Renovables
Plasticos, propiedades y aplicaciones
Plastico: Los plasticos son un conjunto de materiales sinteticos de origen organico: petróleo, carbón, resinas... Facilmente moldeables con calor y presion.
Según su composición pueden ser:
Termoplasticos: Aquellos que se funden a una determinada temperatura, lo que permite su conformación. Una vez moldeados pueden calentarse otra vez hasta tal punto que se pueden moldear otra vez.
Termoestables: Una vez moldeadosy endurecidos permanecen inalterables cuando se les somete otra vez al calor o a la presion.
Elastomeros: Materiales artificiales obtenidos por sintesis quimica.
Aplicaciones:
Termoplasticos:
Termoestables:

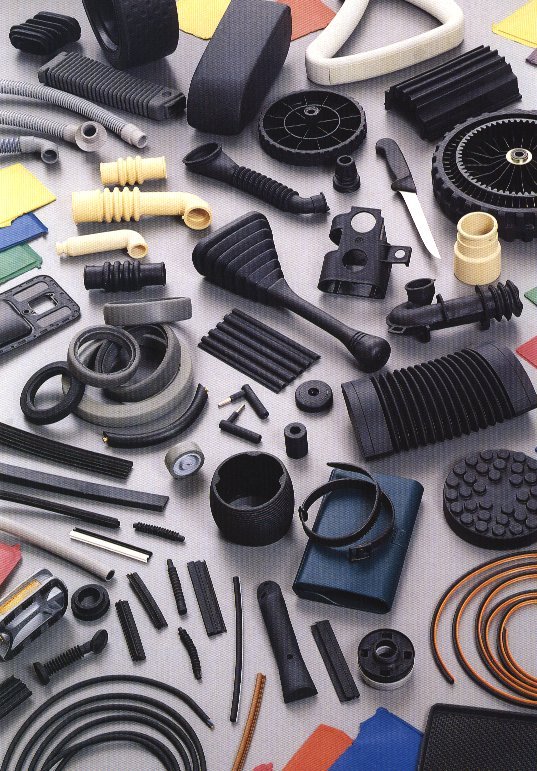

Elastomeros:
Ejemplos de cada uno de los codigos de identificacion de los termoplasticos
1º: PET:
2º: PEHD:
3º: PVC:
4º: PELD:
5º: PP:
6º PC:
7º PMMA:
Tecnicas para el trabajo con plasticos
Mecanizado: Muchos plásticos son de fácil mecanización una vez transformados en productos industriales, de ahí que se pueda tornear, limar, taladrar, etc.,pudiendo obtener la pieza totalmente mecanizada. Este procedimiento sólo se utiliza si se trata de obtener muy pocas piezas que no compense el construir el molde.
Union: la unión por adhesivo, o encolado, depende de dos factores:
- La adhesión, que es la fuerza de unión del adhesivo al sustrato. Esta fuerza resulta de las fuerzas físicas de atracción y adsorción entre moléculas o fuerzas de Van der Vaals.
- La cohesión, que es la fuerza interna del adhesivo.
-ADHESIVO:
COHESION:
PLEGADO: La máquina que dobla chapas de plástico es muy sencilla. Básicamente consta de una caja atravesada por un filamento que se calienta . Se coloca la chapa haciendo coincidir la línea de doblez sobre el filamento. Se conecta la máquina y cuando el plástico está blando se dobla hasta la posición deseada. Antes de doblar es recomendable darle la vuelta al plástico con frecuencia para asegurar un calentamiento uniforme en ambas caras y para evitar quemaduras.
Espumacion
Proceso:
Resultado:
Hilado
Proceso:
Resultado:
Inpregnacion de resina
Proceso:
Resultado:
Extrusion
Proceso:
Resultado:
